Q11F手動內羅紋球閥
上海上賢閥門制作無限公司專業發賣Q11F手動內羅紋球閥傾力打造滬產節制閥高品德品牌。
服務商分銷，價格行情優惠待遇，招待撥通征求意見函！
發賣電活：021-57512666、手藝活撐持：021-57510966
我單位靠譜產地展現給各樣油路分配器彈簧緩解閥、自動式緩解閥、自由式緩解閥，油路分配器彈簧閘閥、油路分配器彈簧 氣動閥門、自動式閘閥、自動式氣動閥門、油路分配器彈簧關閉閥、自動式關閉閥、油路分配器彈簧閘閥、自動式閘閥等自動化氣動閥門有機物。
重要先容
Q11F一片式球閥、二片式球閥、三片式球閥
一、手動內羅紋球閥 產物概述
本公司的Q11F內羅紋球閥及對焊毗連球閥分為全體式(一片式球閥)、兩片式球閥及三片式球閥。內羅紋球閥閥體鍛造接納臺灣工藝，布局公道、外型雅觀。內羅紋球閥閥座接納彈性密封布局，密封好，啟閉簡便。 閥桿接納有倒密封的下裝式布局，閥腔非常升壓時，閥桿不會被沖出。二片式球閥、三片式球閥毗連情勢還有對焊(BW)承插焊(SW),并都可帶規范支架平臺和鎖定裝配。內羅紋球閥可設置90°開關定位機構，按照須要加鎖以避免誤操縱，驅動體例:手動、電動、氣動。
二、手動內羅紋球閥 首要用處
內羅紋不銹鋼閘閥及悍接式不銹鋼閘閥配伍于PN1.0～4.0MPa，每日任務溫差-29～180℃(密封帶隔絕圈為強化聚四氟丁二烯)或-29～300℃(密封帶隔絕圈為對位聚苯)的很多濾油器上，中用剪斷或無法接通濾油器中的導電媒介。 使用的差另一個板材，可離別時配伍于水、蒸汽發生器、汽柴油、氰化鈉等很多導電媒介。
三、手動內羅紋球閥 一片式球閥 產物圖片及布局圖
 |
|

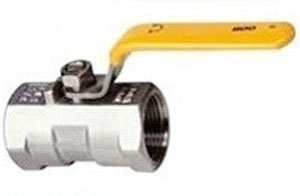

| 一片式球閥 (內羅紋球閥) |
一片式球閥 (內羅紋球閥) 布局圖 |
四、手動內羅紋球閥 一片式球閥 首要整機資料
| 序號NO |
整機稱號 |
材質 |
| 1 |
密封圈 |
聚四氟乙烯PTFE |
| 2 |
球體 |
不銹鋼SS316 |
| 3 |
密封墊 |
聚四氟乙烯PTFE |
| 4 |
閥蓋 |
不銹鋼SS316 |
| 5 |
閥體 |
不銹鋼CF8M |
| 6 |
閥桿 |
不銹鋼SS316 |
| 7 |
止推墊圈 |
聚四氟乙烯PTFE |
| 8 |
填料 |
聚四氟乙烯PTFE |
| 9 |
填料壓蓋螺母 |
不銹鋼SS304 |
| 10 |
墊圈 |
不銹鋼SS304 |
| 11 |
閥桿螺母 |
不銹鋼SS304 |
| 12 |
手柄套 |
塑料 |
| 13 |
手柄 |
不銹鋼SS304 |
五、手動內羅紋球閥 一片式球閥 首要形狀尺寸
| SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
| D |
5.0 |
7.0 |
9.2 |
12.5 |
15.0 |
20.0 |
24.5 |
32 |
| L |
40 |
45 |
58 |
60 |
72 |
78 |
83 |
100 |
| H |
35 |
37 |
43.5 |
47 |
50 |
57 |
69 |
74.5 |
| E |
64 |
70 |
90 |
90 |
103 |
103 |
127 |
127 |
| 分量WT(g) |
55 |
95 |
165 |
250 |
405 |
625 |
850 |
1400 |
六、手動內羅紋球閥 二片式球閥 產物圖片及布局圖
 |
|
| 二片式球閥 (內羅紋球閥) |
二片式球閥 (內羅紋球閥) 布局圖 |
七、手動內羅紋球閥 二片式球閥 首要整機資料
| 序號NO. |
整機稱號 |
材質 |
| 不銹鋼 |
碳鋼 |
| 1 |
閥體 |
不銹鋼CF8M |
碳鋼WCB |
| 2 |
球體 |
不銹鋼SS316 |
不銹鋼SS304 |
| 3 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 4 |
密封墊 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 5 |
閥蓋 |
不銹鋼CF8M |
碳鋼WCB |
| 6 |
閥桿 |
不銹鋼SS316 |
不銹鋼SS304 |
| 7 |
止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 8 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 9 |
填料壓蓋螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
| 10 |
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
| 11 |
墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
| 12 |
閥桿螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
| 13 |
手柄套 |
塑料 |
塑料 |
八、手動內羅紋球閥 二片式球閥 首要形狀尺寸
| SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
4" |
| D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
| L |
55 |
55 |
65 |
75 |
88 |
102 |
110 |
125 |
162 |
189 |
260 |
| H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
180 |
| E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
| 分量WT(g) |
225 |
225 |
390 |
502 |
850 |
1502 |
2020 |
3625 |
4700 |
7700 |
14850 |
九、手動內羅紋球閥 三片式球閥 產物圖片及布局圖
 |
|

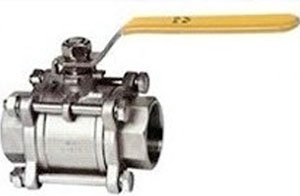

| 三片式球閥 (內羅紋球閥) |
三片式球閥 (內羅紋球閥) 布局圖 |
十、手動內羅紋球閥 三片式球閥 首要整機資料
| 序號NO. |
整機稱號 |
材質 |
| 不銹鋼 |
碳鋼 |
| 1 |
閥體 |
不銹鋼CF8M |
碳鋼WCB |
| 2 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 3 |
閥蓋 |
不銹鋼CF8M |
碳鋼WCB |
| 4 |
球體 |
不銹鋼SS316 |
不銹鋼SS304 |
| 5 |
閥桿 |
不銹鋼SS316 |
不銹鋼SS316 |
| 6 |
螺母 |
不銹鋼SS304 |
FCD45 |
| 7 |
墊圈 |
不銹鋼SS304 |
FCD45 |
| 8 |
手柄套 |
塑料 |
塑料 |
| 9 |
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
| 10 |
閥桿螺母 |
不銹鋼SS304 |
B7 |
| 11 |
墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
| 12 |
填料壓蓋螺母 |
不銹鋼SS304 |
FCD45 |
| 13 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 14 |
止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 15 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 16 |
螺栓 |
不銹鋼SS304 |
B8 |
十一、手動內羅紋球閥 三片式球閥 首要形狀尺寸
| SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
4" |
| D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
| L |
68 |
68 |
72 |
85 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
| H |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
| E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
| 分量WT(g) |
400 |
405 |
640 |
890 |
1160 |
2195 |
2940 |
4865 |
7000 |
10700 |
19350 |
十二、手動內羅紋球閥 定貨須知
定貨時請填寫《規格書》或說明以下內容：
1、若定貨前未選定型號，請向咱們供給利用參數:1.公稱通徑，2.流體性子（包含公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯資料。
2、若已由設想單元選定我公司的產物型號，請按型號間接向我司訂購；
3、當利用的場所很重要或管路比擬龐雜時，請您盡可能供給設想圖紙和具體參數，由咱們為您考核把關。
